ترکیب فنر پیچشی و دمپر برای کنترل بهتر حرکت مچ پا
مچ پا یکی از پیچیدهترین مفاصل بدن انسان است که وظیفه انتقال نیرو، حفظ تعادل و ایجاد حرکت مناسب هنگام راه رفتن را بر عهده دارد. آسیبهای ناشی از سکته مغزی، فلج اعصاب محیطی، پارگی رباطها و بیماریهای عصبی میتوانند عملکرد این مفصل را مختل کنند. به همین دلیل طراحی ارتزهای نوین برای کمک به بیماران اهمیت فراوانی پیدا کرده است.
اهمیت طراحی ارتزهای بیمار محور
ارتزهای سنتی معمولاً برای گروه بزرگی از بیماران طراحی میشوند و تفاوتهای فردی مانند وزن، قد، قدرت عضلات و الگوی راه رفتن را در نظر نمیگیرند. این موضوع باعث کاهش کارایی ارتز و حتی ایجاد ناراحتی برای بیمار میشود. در مقابل، ارتزهای بیمار محور با استفاده از اطلاعات بیومکانیکی هر فرد طراحی شده و میتوانند عملکرد بسیار بهتری ارائه دهند.
در چنین ارتزهایی ویژگیهایی مانند دامنه حرکتی مفصل، زاویه قرارگیری پا، میزان نیروی وارد شده به زمین و حتی سرعت راه رفتن بیمار مورد بررسی قرار میگیرد تا مناسبترین طراحی انتخاب شود.
چرا از فنر پیچشی استفاده میشود؟
فنر پیچشی یکی از مهمترین اجزای مکانیکی مورد استفاده در ارتزهای مدرن است. این فنر قادر است هنگام خم شدن مفصل، انرژی مکانیکی را ذخیره کرده و در زمان مناسب دوباره آزاد کند. این ویژگی باعث کاهش مصرف انرژی عضلات و طبیعیتر شدن حرکت بیمار میشود.
مزایای فنر پیچشی
- ذخیره انرژی هنگام راه رفتن
- بازگرداندن انرژی در پایان هر گام
- کاهش فشار روی عضلات ساق پا
- افزایش تعادل بیمار
- کاهش خستگی هنگام پیادهروی
- سادگی ساخت نسبت به عملگرهای الکتریکی
یکی از مزیتهای مهم فنر پیچشی این است که بدون نیاز به باتری یا موتور الکتریکی میتواند بخشی از انرژی مورد نیاز حرکت را تأمین کند. این ویژگی باعث کاهش وزن ارتز و افزایش قابلیت اطمینان آن میشود.
محدودیت استفاده از فنر پیچشی به تنهایی
اگرچه فنر پیچشی انرژی قابل توجهی ذخیره میکند، اما استفاده از آن به تنهایی مشکلاتی نیز ایجاد میکند. مهمترین مشکل، آزاد شدن سریع انرژی ذخیره شده است. این اتفاق ممکن است باعث حرکت ناگهانی مچ پا شده و تعادل بیمار را کاهش دهد.
همچنین در برخی بیماران، به ویژه افراد سالمند، این حرکت ناگهانی میتواند احتمال زمین خوردن را افزایش دهد. بنابراین لازم است مکانیزمی برای کنترل سرعت آزاد شدن انرژی در کنار فنر استفاده شود.
دمپر چیست؟
دمپر یا میراگر وسیلهای است که انرژی حرکتی را جذب کرده و از ایجاد نوسانات شدید جلوگیری میکند. این قطعه در صنایع مختلف از جمله خودرو، هوافضا و تجهیزات پزشکی کاربرد فراوانی دارد.
در ارتز قوزک پا، دمپر نقش کنترلکننده سرعت حرکت مفصل را بر عهده دارد و اجازه نمیدهد فنر پیچشی انرژی خود را به صورت ناگهانی آزاد کند.
انواع دمپرهای مورد استفاده در ارتز
- دمپر هیدرولیکی
- دمپر پنوماتیکی
- دمپر ویسکوالاستیک
- دمپر اصطکاکی
- دمپر مغناطیسی
انتخاب نوع دمپر به عواملی مانند وزن بیمار، سرعت راه رفتن، هزینه ساخت و فضای موجود در ارتز بستگی دارد.

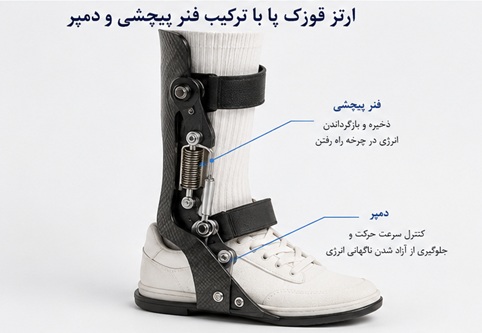

ترکیب فنر پیچشی و دمپر چگونه عمل میکند؟
در این ساختار، فنر پیچشی انرژی را ذخیره میکند و دمپر وظیفه کنترل سرعت آزاد شدن این انرژی را بر عهده دارد. نتیجه این همکاری، حرکتی نرمتر، طبیعیتر و ایمنتر برای بیمار خواهد بود.
این سیستم به ویژه در بیمارانی که دچار افتادگی مچ پا (Foot Drop) هستند، میتواند نقش مهمی در جلوگیری از برخورد پنجه پا با زمین ایفا کند.

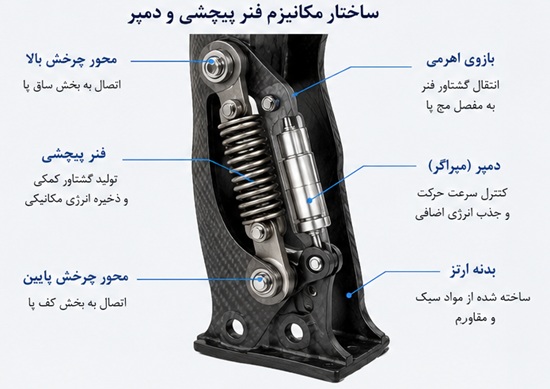

طراحی مکانیزم ترکیبی فنر پیچشی و دمپر در ارتز قوزک پا
طراحی یک ارتز کارآمد تنها به انتخاب یک فنر مناسب محدود نمیشود. مهندسان بیومکانیک باید بتوانند میان میزان سختی فنر، سرعت بازگشت انرژی، میزان میرایی و وزن کل ارتز تعادل ایجاد کنند. به همین دلیل امروزه در بسیاری از ارتزهای پیشرفته از ترکیب فنر پیچشی (Torsion Spring) و دمپر مکانیکی استفاده میشود تا حرکت مچ پا کاملاً کنترل شده و طبیعی باشد.

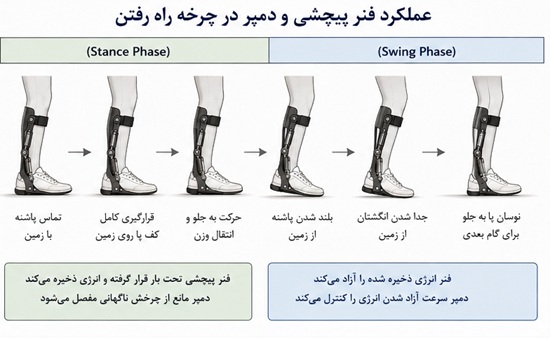

عملکرد فنر و دمپر در چرخه راه رفتن
چرخه راه رفتن انسان از دو بخش اصلی شامل فاز اتکا (Stance Phase) و فاز نوسان (Swing Phase) تشکیل شده است. در هر یک از این مراحل نیروهای متفاوتی به مفصل مچ پا وارد میشود و ارتز باید بتواند به صورت هوشمند نسبت به این نیروها واکنش نشان دهد.
فاز اتکا
در لحظه تماس پاشنه با زمین، فنر پیچشی تحت بار قرار گرفته و بخشی از انرژی مکانیکی بدن را در خود ذخیره میکند. همزمان دمپر مانع از چرخش ناگهانی مفصل شده و فشار وارد شده به عضلات ساق پا را کاهش میدهد.
فاز نوسان
پس از جدا شدن پا از سطح زمین، فنر شروع به آزادسازی انرژی ذخیره شده میکند. در این مرحله دمپر سرعت آزاد شدن انرژی را کنترل کرده و باعث میشود پنجه پا بدون برخورد با زمین حرکت کند؛ موضوعی که برای بیماران مبتلا به Foot Drop اهمیت بسیار زیادی دارد.
مدلسازی مکانیکی فنر پیچشی
یکی از مهمترین بخشهای طراحی ارتز، انتخاب صحیح فنر پیچشی است. میزان گشتاور تولید شده توسط فنر باید متناسب با وزن بیمار، دامنه حرکتی مفصل و سرعت راه رفتن انتخاب شود. اگر سختی فنر بیش از حد باشد، حرکت مچ پا محدود شده و بیمار احساس ناراحتی خواهد داشت. از طرف دیگر اگر فنر بیش از حد نرم باشد، انرژی کافی برای کمک به حرکت پا تولید نخواهد شد.
برای محاسبه گشتاور فنر، پارامترهایی مانند قطر سیم، قطر متوسط حلقه، تعداد دورهای فعال، جنس مفتول و زاویه پیچش مورد بررسی قرار میگیرند.
پارامترهای مؤثر در طراحی فنر پیچشی
- قطر مفتول
- قطر داخلی فنر
- قطر خارجی فنر
- تعداد حلقهها
- زاویه عملکرد
- مدول برشی جنس فنر
- حداکثر گشتاور قابل تحمل
در صورتی که قصد طراحی یا ساخت فنرهای سفارشی برای تجهیزات پزشکی، ارتز یا سامانههای مکانیکی را دارید، پیشنهاد میشود مشخصات فنی فنر را بر اساس استانداردهای صنعتی انتخاب کرده و از فنرهای تولیدشده با مواد اولیه مناسب استفاده کنید. آشنایی با انواع فنرهای صنعتی و مشخصات آنها در صفحه محصولات فدک میتواند دید مناسبی نسبت به تجهیزات و قطعات موجود ارائه دهد. :contentReference[oaicite:0]{index=0}
انتخاب دمپر مناسب
دمپرها نیز همانند فنرها دارای مشخصات فنی متفاوتی هستند. میزان ضریب میرایی (Damping Coefficient) باید به گونهای انتخاب شود که نه حرکت بیمار بیش از حد کند شود و نه آزاد شدن انرژی فنر بسیار سریع اتفاق بیفتد.
معیارهای انتخاب دمپر
- وزن بیمار
- سرعت راه رفتن
- دامنه حرکت مفصل
- فضای موجود داخل ارتز
- شرایط محیطی
- هزینه تولید
در بسیاری از نمونههای تحقیقاتی از دمپرهای ویسکوز یا هیدرولیکی استفاده میشود؛ زیرا این نوع دمپرها عملکرد نرمتر و پایدارتری نسبت به دمپرهای اصطکاکی دارند.

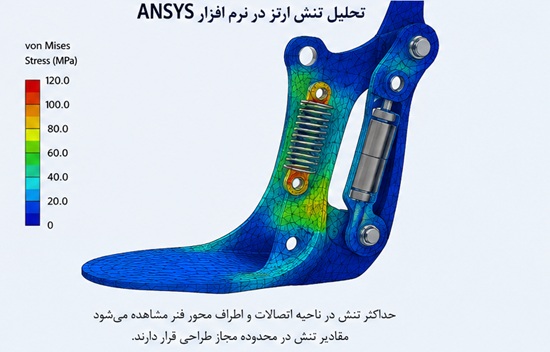

شبیهسازی سهبعدی ارتز
پس از طراحی اولیه، مدل سهبعدی ارتز در نرمافزارهایی مانند SolidWorks یا Autodesk Inventor ایجاد میشود. سپس با انتقال مدل به نرمافزار ANSYS یا Abaqus، تحلیل تنش و تغییر شکل انجام میشود تا نقاط بحرانی طراحی مشخص شوند.
اهداف شبیهسازی
- تحلیل تنش فنر
- بررسی خستگی قطعات
- تحلیل تغییر شکل ارتز
- محاسبه ضریب ایمنی
- تحلیل تماس قطعات
- بررسی عملکرد دمپر
انتخاب متریال مناسب
یکی از عوامل مهم در افزایش عمر ارتز، انتخاب متریال مناسب برای فنر پیچشی است. معمولاً از فولادهای فنر، فولاد ضدزنگ یا آلیاژهای مقاوم در برابر خستگی استفاده میشود تا قطعه بتواند میلیونها سیکل بارگذاری را بدون کاهش عملکرد تحمل کند.
در طراحی تجهیزات پزشکی، کیفیت ساخت فنر اهمیت بسیار زیادی دارد؛ زیرا کوچکترین تغییر در خواص مکانیکی میتواند عملکرد ارتز را تحت تأثیر قرار دهد. به همین دلیل استفاده از فنرهای استاندارد و تولیدشده با ماشینآلات دقیق CNC توصیه میشود. :contentReference[oaicite:1]{index=1}
مزایای استفاده از سیستم ترکیبی فنر و دمپر
- حرکت طبیعیتر مفصل مچ پا
- کاهش احتمال زمین خوردن بیمار
- کاهش مصرف انرژی عضلات
- افزایش طول عمر ارتز
- بهبود تعادل هنگام راه رفتن
- افزایش راحتی بیمار
- کاهش ضربات وارد شده به مفصل زانو
- امکان شخصیسازی برای هر بیمار
چالشهای طراحی ارتز مجهز به فنر پیچشی و دمپر
با وجود مزایای فراوان سیستمهای ترکیبی، طراحی این نوع ارتزها با چالشهایی نیز همراه است. انتخاب نادرست سختی فنر یا ضریب میرایی دمپر میتواند باعث کاهش راندمان سیستم و حتی ایجاد ناراحتی برای بیمار شود. بنابراین انجام تحلیلهای بیومکانیکی، تستهای آزمایشگاهی و ارزیابی بالینی قبل از تولید نهایی ضروری است.
مهمترین چالشهای طراحی
- انتخاب سختی مناسب فنر پیچشی
- تعیین ضریب میرایی دمپر
- کاهش وزن کلی ارتز
- افزایش دوام در سیکلهای کاری طولانی
- تولید قطعات با دقت بالا
- کاهش هزینه ساخت
- افزایش راحتی بیمار
نقش فنرهای سفارشی در طراحی ارتزهای پزشکی
یکی از مهمترین ویژگیهای ارتزهای بیمارمحور، استفاده از فنرهایی با مشخصات کاملاً اختصاصی است. در بسیاری از پروژههای تحقیقاتی، فنرهای آماده پاسخگوی نیازهای طراحی نیستند و لازم است قطر مفتول، تعداد دورها، زاویه عملکرد و میزان گشتاور متناسب با شرایط بیمار طراحی شود.
در چنین شرایطی استفاده از فنرهای پیچشی سفارشی میتواند دقت عملکرد ارتز را افزایش داده و موجب بهبود کیفیت راه رفتن بیمار شود.
کاربردهای این فناوری
ترکیب فنر پیچشی و دمپر تنها محدود به ارتزهای درمانی نیست. این فناوری در بسیاری از تجهیزات پزشکی و توانبخشی مورد استفاده قرار میگیرد و به دلیل قابلیت جذب و آزادسازی کنترلشده انرژی، کاربردهای گستردهای دارد.
مهمترین کاربردها
- ارتز مچ پا (AFO)
- ارتز زانو
- ارتز زانو و مچ پا (KAFO)
- پروتز اندام تحتانی
- اسکلت بیرونی (Exoskeleton)
- رباتهای توانبخشی
- تجهیزات فیزیوتراپی
اهمیت انتخاب فنر مناسب
عملکرد صحیح ارتز تا حد زیادی به کیفیت فنر مورد استفاده وابسته است. فنرهای تولید شده با مواد اولیه استاندارد، عملیات حرارتی مناسب و کنترل کیفیت دقیق، عمر کاری بسیار بیشتری نسبت به فنرهای معمولی دارند و عملکرد ارتز را در طول زمان حفظ میکنند.
اگر قصد طراحی تجهیزات پزشکی یا ساخت نمونه اولیه ارتز را دارید، پیشنهاد میشود ابتدا مشخصات فنی مورد نیاز خود را تعیین کرده و سپس مناسبترین فنر صنعتی را انتخاب کنید.
پیشنهادهایی برای توسعه این فناوری
تحقیقات انجام شده در سالهای اخیر نشان میدهد که آینده ارتزهای قوزک پا به سمت سیستمهای هوشمند حرکت میکند. ترکیب فنر پیچشی، دمپر و حسگرهای الکترونیکی میتواند نسل جدیدی از ارتزها را ایجاد کند که به صورت لحظهای شرایط بیمار را تحلیل کرده و عملکرد خود را تنظیم کنند.
زمینههای تحقیقاتی آینده
- استفاده از هوش مصنوعی در کنترل ارتز
- تنظیم خودکار سختی فنر
- دمپرهای الکترونیکی هوشمند
- استفاده از مواد حافظهدار (SMA)
- چاپ سهبعدی ارتزهای بیمارمحور
- بهینهسازی با الگوریتم ژنتیک
- تحلیل بیومکانیکی مبتنی بر یادگیری ماشین
جمعبندی
استفاده همزمان از فنر پیچشی و دمپر، یکی از مؤثرترین روشها برای بهبود عملکرد ارتزهای قوزک پا محسوب میشود. فنر پیچشی انرژی مکانیکی را ذخیره کرده و در زمان مناسب آزاد میکند، در حالی که دمپر با کنترل سرعت این فرآیند، حرکت مفصل را نرم، پایدار و ایمن میسازد. این ترکیب نه تنها موجب کاهش فشار وارد شده به عضلات و مفاصل میشود، بلکه کیفیت راه رفتن، تعادل و راحتی بیماران را نیز به طور قابل توجهی افزایش میدهد.
با پیشرفت فناوریهای طراحی، شبیهسازی عددی، چاپ سهبعدی و تولید فنرهای سفارشی، انتظار میرود نسل آینده ارتزهای قوزک پا عملکردی بسیار نزدیکتر به حرکت طبیعی انسان داشته باشند. استفاده از قطعات باکیفیت و طراحی مهندسیشده، نقش مهمی در افزایش عمر مفید ارتز و موفقیت فرآیند درمان خواهد داشت.
سوالات متداول
فنر پیچشی چه وظیفهای در ارتز قوزک پا دارد؟
فنر پیچشی انرژی حاصل از حرکت مچ پا را ذخیره کرده و در زمان مناسب آزاد میکند تا حرکت طبیعیتر و مصرف انرژی عضلات کمتر شود.
چرا از دمپر در کنار فنر استفاده میشود؟
دمپر از آزاد شدن ناگهانی انرژی جلوگیری کرده و حرکت مفصل را نرم و کنترلشده نگه میدارد. این موضوع احتمال زمین خوردن بیمار را کاهش میدهد.
آیا امکان ساخت فنر اختصاصی برای ارتز وجود دارد؟
بله، در بسیاری از پروژههای پزشکی از فنرهای پیچشی سفارشی استفاده میشود که بر اساس وزن، قد، دامنه حرکتی و شرایط درمانی هر بیمار طراحی و تولید میشوند.
بهترین جنس برای فنر پیچشی چیست؟
بسته به نوع کاربرد، معمولاً از فولاد فنر، فولاد ضدزنگ یا آلیاژهای مقاوم در برابر خستگی استفاده میشود تا دوام و عملکرد مناسبی در سیکلهای کاری طولانی فراهم شود.
