در فرآیند طراحی و ساخت ماشین‌آلات، دستگاه‌های صنعتی و خطوط تولید، یکی از اجزای کوچک اما بسیار تأثیرگذار فنرها هستند. فنرها علی‌رغم ظاهر ساده خود، نقشی حیاتی در تضمین عملکرد صحیح، دوام بالا، کاهش ارتعاشات و افزایش ایمنی سیستم‌ها دارند. زمانی که انتخاب فنر به درستی انجام نشود، می‌تواند منجر به کاهش عملکرد، افزایش هزینه‌های نگهداری و در مواردی خرابی کامل دستگاه شود. در این مقاله تلاش شده است تا به صورتی جامع و کاربردی، به راهنمای انتخاب فنر در صنایع مختلف پرداخته شود. خواننده با مطالعه این مقاله خواهد توانست برای هر کاربردی، از دستگاه‌های سبک گرفته تا ماشین‌آلات سنگین، فنر مناسب را انتخاب نماید.
شناخت اولیه فنر، کاربردها و اهمیت آن
فنر در اصل یک عضو مکانیکی الاستیک است که توانایی جذب انرژی را دارد و پس از حذف نیروی وارد شده به آن، به حالت اولیه بازمی‌گردد. این ویژگی موجب می‌شود فنرها در سیستم‌هایی که نیازمند کنترل نیرو، جذب ضربه، بازگشت به موقعیت اولیه یا ثابت نگه‌داشتن قطعات هستند، به کار روند. در ماشین‌آلات صنعتی، فنرها نقش‌های متعددی ایفا می‌کنند؛ از تعیین مونتاژ دقیق قطعات گرفته تا کاهش ارتعاشات و جلوگیری از سایش ناخواسته قطعات دیگر. عملکرد صحیح فنر، به همین سبب، مستقیماً با بهره‌وری، کیفیت و ایمنی دستگاه ارتباط دارد. در موقعیتی که فنر مناسب انتخاب نشده باشد، ممکن است دستگاه دچار ارتعاش ناخواسته شود، قطعه تحت فشار بیش از حد قرار گیرد، سیکل کاری دچار اختلال گردد یا هزینه تعمیر و نگهداری به شدت افزایش یابد.
بررسی انواع فنرها و کاربرد هرکدام

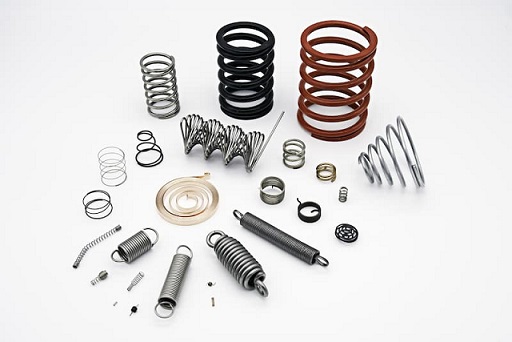

در مرحله نخست، لازم است نوع فنر مناسب برای کاربرد موردنظر انتخاب شود. فنرها از نظر عملکرد به چند نوع اصلی تقسیم می‌شوند. یکی از رایج‌ترین انواع، فنر فشاری است؛ این فنر در برابر نیروی فشاری مقاومت می‌کند و با فشرده شدن، انرژی را ذخیره می‌نماید. در بسیاری از دستگاه‌های صنعتی، شیرآلات، سوپاپ‌ها و کمک‌فنرها، این نوع فنر دیده می‌شود. نوع بعدی، فنر کششی است که در حالت اولیه جمع شده قرار دارد و نیروی کششی باعث باز شدن آن می‌شود؛ این فنر در درب‌های اتوماتیک، ترمزها و مکانیزم‌های باز و بسته کاربرد دارد. نوع دیگر، فنر پیچشی است که به جای تغییر طول، تحت نیروی گشتاور یا پیچش قرار می‌گیرد و انرژی را به صورت پیچشی ذخیره می‌کند؛ این نوع فنر در مکانیزم‌هایی مانند درب گاراژ، گیره‌های فنری و چرخش قطعات کاربرد دارد. در کاربردهای صنعتی با بار زیاد، معمولاً از فنر تخت یا فنر چندلایه استفاده می‌شود که قادر به تحمل نیروها و بارگذاری‌های سنگین هستند و معمولاً در وسایل نقلیه سنگین، ماشین‌آلات راهسازی و تریلرها دیده می‌شوند. شناخت دقیق این دسته‌بندی به مهندسان کمک می‌کند تا زودتر نوع مناسب فنر را با نوع نیروی اعمالی، فضای نصب و شرایط کاری هماهنگ نمایند.
تعیین شرایط کاری و محیط نصب
پس از انتخاب نوع اولیه فنر، گام بعدی تعیین شرایط کاری است؛ شرایط محیطی، فرکانس عملکرد، فضای نصب و نیروی مورد نیاز از جمله پارامترهای کلیدی هستند. در بسیاری از ماشین‌آلات صنعتی، فنر در معرض دماهای بالا، رطوبت، گردوغبار، مواد خورنده یا روغن و گریس قرار دارد. برای مثال، اگر فنر در محیط مرطوب یا خورنده کار کند، استفاده از جنس مقاوم در برابر خوردگی ضروری است. اگر دستگاه دارای سیکل کاری بالا باشد یعنی فنر مرتّب فشرده و آزاد شود، باید جنسی انتخاب شود که مقاومت خوبی در برابر خستگی فلز داشته باشد. فضای نصب نیز بسیار مهم است؛ اگر طول آزاد فنر، قطر خارجی یا داخلی یا جهت نصب به درستی در طراحی لحاظ نشود، ممکن است عملکرد فنر بهینه نباشد یا با قطعات دیگر تداخل کند. به‌ویژه در کاربردهایی که چند فنر به‌صورت سری یا موازی استفاده می‌شوند، توزیع نیرو و تغییر شکل بین آن‌ها باید به دقت محاسبه شود تا عملکرد سیستم دچار عدم تعادل نشود. بنابراین، شرایط کاری واقعی و فضای نصب باید در ابتدا دقیقاً مشخص شوند.
انتخاب جنس مناسب و تأثیر آن بر عملکرد
انتخاب جنس فنر تأثیر بسیار زیادی بر دوام، عملکرد و ایمنی آن دارد. فولاد کربنی یکی از پرکاربردترین مواد مورد استفاده است؛ این جنس اقتصادی بوده و تولید آن نسبتاً ساده است اما در محیط‌های مرطوب یا دارای مواد خورنده ممکن است به سرعت دچار زنگ‌زدگی شود و خواص آن کاهش یابد. فولاد ضدزنگ گزینه‌ای مطمئن برای محیط‌های خورنده یا مرطوب است و دوام بالاتری دارد. در کاربردهایی که فنر در معرض حرارت زیاد قرار می‌گیرد، آلیاژهایی مانند کروم-وانادیوم یا اینکونل انتخاب بهتری هستند زیرا مقاومت آن‌ها در برابر تغییرات حرارتی و خستگی حرارتی بیشتر است. در مواردی که علاوه بر نیرو، رسانایی الکتریکی یا مقاومت شیمیایی نیز مهم باشد، از فلزات ویژه‌ای مانند مس بریلیوم یا برنز استفاده می‌شود که علاوه بر خاصیت ارتجاعی مناسب، رسانایی بالا و مقاومت خوردگی خوبی نیز ارائه می‌دهند. در نتیجه، شناخت دقیق محیط کاری، نوع نیرو و الزامات عملکردی پیش از انتخاب جنس فنر ضروری است.
.jpg)
محاسبات طراحی فنر و اهمیت ضریب سختی
یکی از مهم‌ترین معاصر در طراحی فنر، محاسبه ضریب سختی یا ثابت فنر است که با نماد k نشان داده می‌شود و بیانگر مقدار نیروی لازم برای تغییر طول یک واحد است. به عبارت دیگر، اگر فنری دارای ثابت k باشد، برای تغییر طول x باید نیرویی معادل F = k × x وارد شود. اگر ثابت فنر خیلی کم انتخاب شود، فنر ممکن است بسیار نرم عمل کند و نتواند نیرو را به درستی تحمل نماید؛ اگر ثابت خیلی زیاد باشد، فنر به اندازۀ کافی تغییر شکل نخواهد داد و ممکن است سیستم سفت و غیر انعطاف‌پذیر شود. علاوه بر این، تنش‌های ایجاد شده در سیم فنر هنگام اعمال نیرو باید محاسبه شوند تا از تغییر شکل دائمی یا شکست جلوگیری شود. تنش برشی سیم فنر تحت نیروی وارد شده بستگی به قطر سیم، قطر متوسط فنر و ابعاد مارپیچ دارد. هرچه قطر سیم کمتر باشد، تنش‌های برشی بیشتری ایجاد می‌شود؛ بنابراین برای بارهای سنگین، استفاده از سیم ضخیم‌تر منطقی‌تر است. همچنین در طراحی مهندسی، معمولا ضریب ایمنی در نظر گرفته می‌شود که نشان می‌دهد چقدر مقدار نیرو یا تغییر شکل می‌تواند فراتر از مقدار عادی باشد بدون آنکه خطر شکست وجود داشته باشد. در کاربردهای صنعتی با سیکل بالا، ضریب ایمنی معمولاً بین یک و نیم تا دو و نیم انتخاب می‌شود تا احتمال خستگی و شکست کاهش یابد. استفاده از محاسبات دقیق و رعایت ضریب ایمنی مناسب، تضمینی برای دوام فنر و اطمینان از عملکرد صحیح دستگاه خواهد بود.
خستگی فنر، روش‌های افزایش طول عمر و نکات اجرایی
فنرها اغلب تحت سیکل‌های مکرری از فشرده شدن و آزاد شدن قرار می‌گیرند و در نتیجه پدیده خستگی فلز یکی از عوامل اصلی خرابی آن‌هاست. ترک‌های داخلی، سایش سطحی و تغییرشکل دائمی می‌توانند باعث شوند فنر به طور ناگهانی شکست بخورد. روش‌های متعددی برای افزایش مقاومت فنر در برابر خستگی وجود دارد. یکی از این روش‌ها عملیات شات پینینگ است که در آن سطح سیم فنر با ذرات ریز فلزی تحت ضربه قرار می‌گیرد و تنش فشاری سطحی ایجاد می‌شود که مقاومت در برابر ترک‌خوردگی را افزایش می‌دهد. همچنین عملیات حرارتی کنترل شده، سخت‌کاری و بازپخت موجب بهبود خواص مکانیکی و افزایش دوام فنر می‌شود. استفاده از پوشش‌های ضدخوردگی و روان‌کاری مناسب نیز در محیط‌های چالش‌انگیز می‌تواند عمر فنر را به حد قابل توجهی افزایش دهد. در مراحل نصب و نگهداری، باید از تنش‌های جانبی، نصب ناهمراستا یا واردکردن بارهای غیرمتعارف خودداری شود. فنر نباید تحت فشردگی یا کشش بیشتر از مقادیر طراحی شده قرار گیرد؛ در صورت وقوع چنین شرایطی، تغییر شکل دائمی یا شکست زودرس محتمل است. بازبینی دوره‌ای فنرها، بررسی ترک‌های سطحی، تغییر شکل، زنگ‌زدگی، و روان‌سازی منظم آن‌ها از جمله اقدامات مهم برای تضمین طول عمر مفید بوده و هزینه‌های نگهداری را کاهش می‌دهد.
اهمیت فضای نصب و طراحی سیستم فنر
در طراحی ماشین‌آلات، مکانیزم‌ها و خطوط تولید، نحوه نصب فنر اهمیت زیادی دارد. طول آزاد فنر، قطر داخلی، قطر خارجی، جهت پیچش، محل تکیه‌گاه‌ها و محل قرارگیری فنر می‌تواند بر عملکرد آن تأثیر بگذارد. اگر فنر در زاویه‌ای نامناسب نصب شود یا نیرو به‌طور ناهمراستا وارد شود، ممکن است تنش‌های خمشی یا برشی ناخواسته افزایش پیدا کند. در طراحی حرفه‌ای، معمولاً نشیمنگاه‌های دقیق برای فنر طراحی می‌شوند، فنر در محور مناسب قرار می‌گیرد و نیرو به‌صورت یکنواخت در طول محور وارد می‌شود. در مواردی که چند فنر به‌صورت سری یا موازی در کنار هم عمل می‌کنند، لازم است توزیع بار و تغییر شکل بین فنرها به‌دقت محاسبه شود. در صورت عدم‌توجه به این موارد ممکن است عملکرد دستگاه دچار نوسان شود یا بعضی فنرها تحت بار بیشتری قرار بگیرند و خارج از طراحی عمل کنند. بنابراین، مرحله طراحی فضای نصب و جایگاه فنر در سیستم نباید به صورت دست‌کم گرفته شود و باید در مهندسی مقدماتی دستگاه لحاظ گردد.
.jpg)
اشتباهات رایج در انتخاب فنر و راهکارهای اجتناب
در تجربه صنعتی، برخی اشتباهات متداول در انتخاب یا نصب فنر دیده می‌شوند. یکی از آن‌ها بی‌توجهی به شرایط واقعی کاری است؛ برخی مهندسان یا تکنسین‌ها صرفاً به ابعاد ظاهری فنر توجه می‌کنند و از بررسی دقیق جنس، سختی و شرایط محیطی غافل می‌مانند. در حقیقت دو فنر با ابعاد یکسان اما از مواد مختلف ممکن است رفتار کاملاً متفاوتی داشته باشند. اشتباه دیگر، نصب نادرست است؛ اگر فنر با زاویه اشتباه یا تکیه‌گاه غیرمناسب نصب شود، ممکن است تنش‌های ناخواسته ایجاد شود و عمر فنر کاهش یابد. همچنین انتخاب فنر با ثابت بسیار زیاد یا بسیار کم بدون توجه به عملیات دستگاه می‌تواند باعث عملکرد نامطلوب شود. برای اجتناب از این خطاها، توصیه می‌شود از تأمین‌کنندگان معتبر، استفاده از مشخصات فنی و استانداردهای تولید شده، انجام تست‌های مکانیکی قبل از نصب و مشاوره مهندسی بهره گرفته شود. این اقدامات نه تنها کیفیت عملکرد را تضمین می‌کنند بلکه هزینه‌های ناشی از خرابی‌های زودرس را نیز کاهش می‌دهند.
رابطه انتخاب فنر با بهبود کیفیت و کاهش هزینه‌های نگهداری
وقتی یک فنر به درستی انتخاب و نصب شده باشد، مزایای متعددی برای دستگاه و کل سیستم به همراه دارد. عملکرد نرم‌تر دستگاه، کاهش ارتعاشات، افزایش دقت و ثبات مکانیزم‌ها، کاهش سایش قطعات دیگر، و در نتیجه کاهش هزینه‌های تعمیر و نگهداری از جمله این مزایا هستند. به عبارت دیگر، انتخاب فنری که با عملکرد دستگاه هماهنگ باشد، نه تنها هزینه اولیه را پوشش می‌دهد بلکه از هزینه‌های جاری سیستم نیز می‌کاهد. در مقابل، انتخاب فنر ارزان یا بی‌کیفیت ممکن است در کوتاه‌مدت صرفه‌جویی به نظر برسد اما در بلندمدت به دلیل خرابی، توقف دستگاه یا تعویض مکرر، هزینه‌های بسیار زیادتری به همراه خواهد داشت. بنابراین در طراحی و نگهداری ماشین‌آلات، انتخاب فنر باید به عنوان یک سرمایه‌گذاری بلندمدت دیده شود نه صرفاً یک قطعه مصرفی ساده.
نقش تأمین‌کننده و استانداردهای فنی در انتخاب فنر
یکی دیگر از بخش‌های مهم فرآیند انتخاب فنر، همکاری با تأمین‌کننده معتبر و استفاده از فنرهایی است که مطابق با استانداردهای بین‌المللی تولید شده‌اند. استانداردهایی مانند ASTM، DIN و ISO مشخصات فنی، ابعادی، خواص مکانیکی و متالورژی فنرها را تعریف کرده‌اند و استفاده از فنرهایی که مطابق با این استانداردها باشند، باعث افزایش اطمینان در عملکرد می‌شود. شرکت‌هایی که دارای سیستم تضمین کیفیت هستند و گواهینامه‌هایی مانند ISO 9001 دارند، معمولاً برای تولید فنر و ارائه خدمات پس از فروش شرایط بهتری فراهم می‌کنند. هنگام انتخاب فنر با تأمین‌کننده، لازم است مشخص شود که فنر آزمایش‌های لازم از جمله تست خستگی، تست تنش، آزمایش پوشش سطحی و ابعادی را گذرانده است. قرارداد سفارش شامل مشخصات فنی دقیق، شرایط تحویل، خدمات پس از فروش و دوره تضمین نیز می‌تواند کمک بزرگی باشد. این همکاری‌ها باید از مرحله انتخاب جنس تا نصب و نگهداری ادامه پیدا کند تا فنر انتخاب‌شده بتواند کارایی و دوام مورد انتظار را ارائه دهد.
جمع‌بندی و توصیه نهایی
در پایان باید تأکید کرد که انتخاب فنر مناسب برای دستگاه‌ها و ماشین‌آلات صنعتی فقط انتخاب یک قطعه فلزی نیست. این فرآیند، بخشی از مهندسی سیستم است که بر عملکرد، دوام، ایمنی و هزینه‌های نگهداری تأثیر می‌گذارد. درست انتخاب کردن فنر یعنی توجه دقیق به نوع بار، شرایط محیطی، فضای نصب، جنس، محاسبات طراحی، فرکانس کاری و استانداردهای تولید. اگر این عوامل به درستی کنار هم قرار گیرند، فنر می‌تواند عملکرد دستگاه را تضمین کند، ارتعاشات ناخواسته را کاهش دهد، سایش قطعات را کم کند، هزینه‌های تعمیر و نگهداری را پایین بیاورد و در نهایت اطمینان از کارکرد پایدار دستگاه را فراهم کند. در عصر صنعتی امروز، با سرعت بالای تولید و دقت فنی مورد نیاز، کوچک‌ترین اشتباه در انتخاب فنر می‌تواند به اختلال و خسارت منجر شود. بنابراین انتخاب فنر مناسب برای دستگاه‌ها نه یک گزینه، بلکه ضرورتی مهندسی است که تضمین‌کننده بهره‌وری، ایمنی و طول عمر سیستم خواهد بود.
