فنر یکی از قطعات مهم در بسیاری از تجهیزات مکانیکی و صنعتی است و عملکرد صحیح آن میتواند مستقیماً روی عملکرد کل دستگاه تأثیر بگذارد. شاید یک فنر از نظر ظاهری قطعهای ساده به نظر برسد، اما کوچکترین تغییر در ابعاد، جنس، نیروی اعمالی، نرخ فنر یا کیفیت سطح آن میتواند باعث تغییر عملکرد و حتی خرابی یک مکانیزم شود.
به همین دلیل تست کیفیت فنر یکی از مراحل مهم در فرآیند تولید و کنترل کیفیت این قطعات محسوب میشود. بسته به نوع فنر و کاربرد آن، ممکن است آزمایشهای مختلفی مانند تست ابعادی، تست نیرو، تست سختی، تست خستگی، تست کشش، تست پیچش، بررسی مواد اولیه و تست خوردگی انجام شود.
در این مقاله با مهمترین انواع تست کیفیت فنر آشنا میشویم و بررسی میکنیم هر آزمایش چه چیزی را درباره کیفیت و عملکرد فنر مشخص میکند.
چرا تست کیفیت فنر اهمیت دارد؟
یک فنر ممکن است در زمان تولید کاملاً سالم به نظر برسد، اما اگر مشخصات مکانیکی آن با نیاز دستگاه مطابقت نداشته باشد، در هنگام استفاده دچار مشکل خواهد شد.
برای مثال، اگر یک فنر فشاری نیروی کمتری از مقدار طراحیشده ایجاد کند، ممکن است قطعه موردنظر به اندازه کافی در جای خود ثابت نماند. از طرف دیگر، اگر نیروی آن بیش از حد باشد، میتواند فشار اضافی به سایر اجزای دستگاه وارد کند.
همچنین در کاربردهایی که فنر باید هزاران یا میلیونها بار باز و بسته شود، مقاومت در برابر خستگی اهمیت بسیار زیادی دارد.
بنابراین کنترل کیفیت کمک میکند تا فنر قبل از ورود به دستگاه یا خط تولید از نظر مشخصات فنی بررسی شود.
۱. تست ظاهری فنر
یکی از سادهترین مراحل کنترل کیفیت، بررسی ظاهری فنر است. این مرحله معمولاً قبل از آزمایشهای تخصصیتر انجام میشود.
در بازرسی ظاهری موارد مختلفی بررسی میشوند؛ از جمله:
- ترک و شکستگی روی سطح فنر
- زنگزدگی و خوردگی
- خراشهای عمیق
- تغییر شکل غیرطبیعی
- تابدار بودن فنر
- ناهماهنگی دورهای فنر
- مشکلات مربوط به انتهای فنر
- عیوب سطحی ناشی از فرآیند تولید
اگر در همین مرحله ایراد واضحی مشاهده شود، ممکن است قطعه برای آزمایشهای بعدی مناسب نباشد.
۲. تست ابعادی فنر
ابعاد فنر یکی از مهمترین پارامترهای کنترل کیفیت است. حتی اگر فنر از نظر ظاهری کاملاً سالم باشد، تغییر در ابعاد آن میتواند باعث شود قطعه بهدرستی در محل نصب قرار نگیرد.
بسته به نوع فنر، پارامترهایی مانند موارد زیر اندازهگیری میشوند:
- قطر سیم
- قطر خارجی
- قطر داخلی
- طول آزاد
- ارتفاع فنر
- تعداد دور
- گام فنر
- طول بازوها در فنرهای پیچشی
- ابعاد قلاب در فنرهای کششی

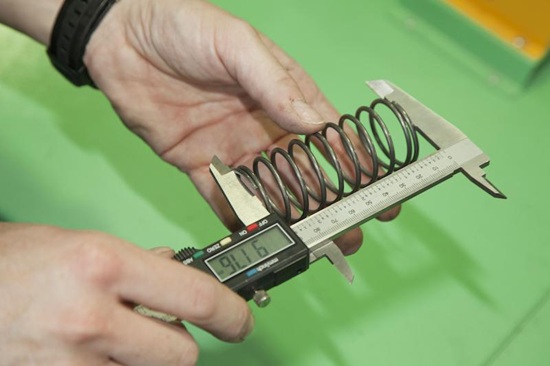

برای این اندازهگیریها میتوان از ابزارهایی مانند کولیس، میکرومتر، گیجهای مخصوص و تجهیزات اندازهگیری دقیق استفاده کرد.
در استانداردهای مربوط به اندازهگیری فنر نیز مشخصات هندسی و پارامترهای عملکردی متناسب با نوع فنر مورد توجه قرار میگیرند. برای نمونه، استاندارد ISO 22705-1:2021 روشهای اندازهگیری و آزمون مشخصات عمومی فنرهای مارپیچی فشاری سردپیچ را پوشش میدهد.
۳. تست قطر سیم فنر
قطر سیم یکی از پارامترهای بسیار مهم در عملکرد فنر است. تغییر قطر سیم میتواند روی سختی، نیروی فنر، ظرفیت تحمل بار و عمر آن تأثیر بگذارد.
به همین دلیل قطر سیم در فرآیند کنترل کیفیت با ابزارهای دقیق اندازهگیری میشود و مقدار بهدستآمده با مشخصات نقشه یا سفارش مقایسه میشود.
این موضوع بهخصوص در تولید فنرهای سفارشی اهمیت زیادی دارد؛ زیرا ممکن است اختلاف بسیار کوچک در قطر سیم باعث تغییر مشخصات عملکردی فنر شود.
۴. تست نیروی فنر
یکی از مهمترین آزمایشها در کنترل کیفیت، تست نیروی فنر است.

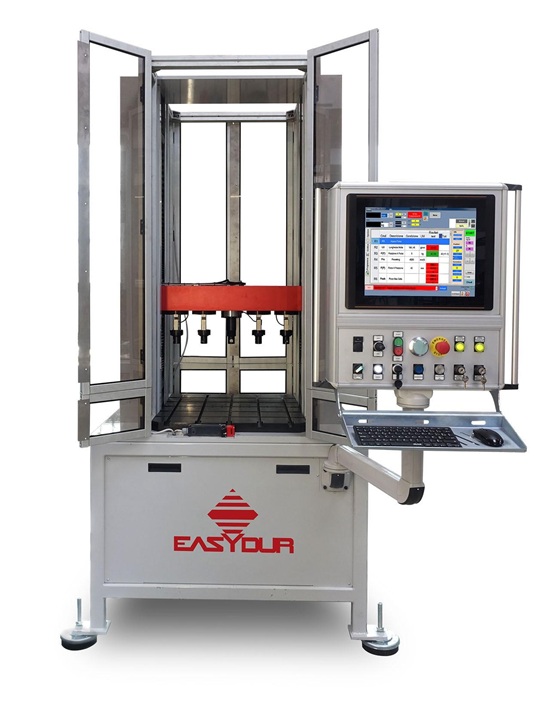

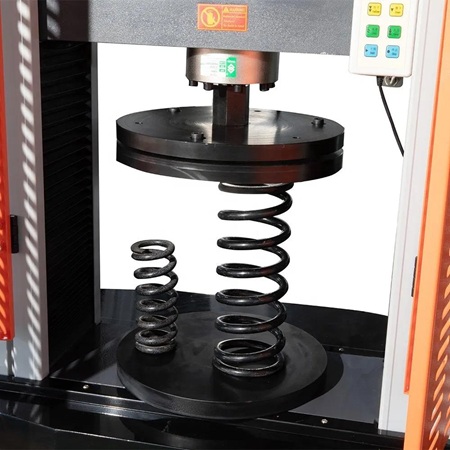

در این آزمایش، فنر در شرایط مشخصی فشرده، کشیده یا پیچانده میشود و مقدار نیروی تولیدشده توسط آن اندازهگیری میشود.
برای مثال در یک فنر فشاری ممکن است مشخص شده باشد که فنر در طول مشخصی باید نیروی معینی ایجاد کند. دستگاه تست نیرو، مقدار واقعی نیرو را اندازهگیری کرده و نتیجه با مقدار طراحیشده مقایسه میشود.
این آزمایش مشخص میکند که آیا فنر از نظر عملکرد مکانیکی با مشخصات موردنظر مطابقت دارد یا خیر.
در استاندارد ISO 22705-1، اندازهگیری و آزمون پارامترهای فنرهای فشاری سردپیچ مورد توجه قرار گرفته است. برای فنرهای کششی و پیچشی نیز استانداردهای جداگانه ISO 22705-2:2023 و ISO 22705-3:2024 منتشر شدهاند.
۵. تست نرخ فنر یا Spring Rate
نرخ فنر یکی از مشخصات مهم در طراحی و کنترل کیفیت فنر است. نرخ فنر نشان میدهد برای ایجاد مقدار مشخصی تغییر طول یا تغییر شکل، چه مقدار نیرو لازم است.
به زبان ساده، اگر برای فشرده کردن فنر مقدار نیروی بیشتری لازم باشد، فنر سختتر است و اگر نیروی کمتری لازم باشد، فنر نرمتر خواهد بود.
تست نرخ فنر به تولیدکننده کمک میکند بررسی کند آیا رفتار واقعی فنر با مشخصات طراحی مطابقت دارد یا خیر.
۶. تست سختی فنر
سختی ماده اولیه نیز میتواند روی عملکرد فنر تأثیر داشته باشد. به همین دلیل در برخی پروژههای صنعتی، سختی سیم یا قطعه پس از فرآیندهای تولید و عملیات حرارتی مورد بررسی قرار میگیرد.
آزمون سختی میتواند به روشهای مختلف انجام شود و انتخاب روش مناسب به جنس و مشخصات قطعه بستگی دارد.
اگر سختی ماده با محدوده موردنظر مطابقت نداشته باشد، ممکن است عملکرد مکانیکی و عمر فنر تحت تأثیر قرار گیرد.
۷. تست خستگی فنر؛ یکی از مهمترین آزمایشهای صنعتی
فنرها معمولاً قطعاتی هستند که بار را بهصورت یکباره تحمل نمیکنند؛ بلکه بارگذاری آنها بارها تکرار میشود.
به همین دلیل خستگی فنر یکی از مهمترین موضوعات در کاربردهای صنعتی است.
در تست خستگی، فنر تحت تعداد مشخصی سیکل بارگذاری و تخلیه قرار میگیرد. هدف این است که مشخص شود فنر تا چه تعداد سیکل میتواند بدون شکست یا کاهش شدید عملکرد کار کند.
این تست در صنایعی که خرابی فنر میتواند باعث توقف دستگاه یا ایجاد خطر شود، اهمیت بسیار زیادی دارد.
چرا فنر بعد از مدتی خسته میشود؟
بارگذاری مکرر باعث ایجاد تنشهای متناوب در ماده فنر میشود. اگر این تنشها از محدوده مناسب خارج شوند یا شرایط طراحی و ساخت مناسب نباشد، ممکن است به مرور ترکهای بسیار کوچک ایجاد شده و در نهایت به شکست فنر منجر شوند.
به همین دلیل طراحی مناسب، انتخاب ماده اولیه، عملیات حرارتی و فرآیندهایی مانند شاتپینینگ میتوانند در افزایش عمر خستگی فنر نقش داشته باشند.
۸. تست کشش فنر
در فنرهای کششی بررسی رفتار فنر هنگام اعمال نیروی کششی اهمیت زیادی دارد.
در این آزمایش، فنر تحت نیروی کششی مشخص قرار میگیرد و مقدار تغییر طول و نیروی ایجادشده بررسی میشود.
مواردی مانند طول آزاد، طول کاری، نیروی اولیه و میزان کشش قابل تحمل میتوانند در این نوع آزمایش اهمیت داشته باشند.
استاندارد ISO 22705-2:2023 به اندازهگیری و پارامترهای آزمون فنرهای مارپیچی کششی سردپیچ میپردازد.
برای مشاهده نمونههای این نوع فنر میتوانید به صفحه فنرهای کششی و همچنینفنرهای کششی صنعتی مراجعه کنید.
۹. تست پیچش فنر
در فنرهای پیچشی، عملکرد فنر بر اساس ایجاد گشتاور بررسی میشود.

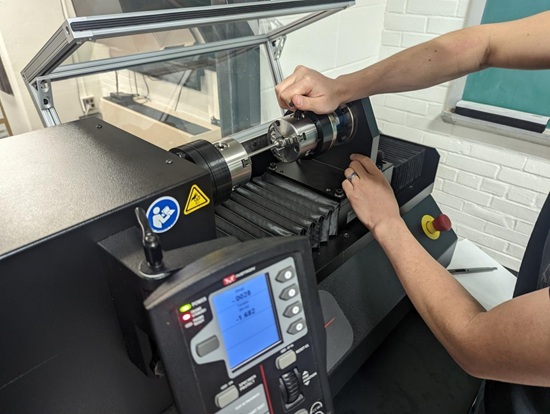

در این آزمایش، فنر تحت زاویه مشخصی قرار میگیرد و گشتاور ایجادشده اندازهگیری میشود. این آزمایش برای اطمینان از عملکرد صحیح فنرهای پیچشی در مکانیزمهای چرخشی اهمیت دارد.
پارامترهایی مانند زاویه چرخش، گشتاور، ابعاد بازوها و مشخصات هندسی فنر میتوانند در این تست مورد بررسی قرار گیرند.
استاندارد ISO 22705-3:2024 روشهای اندازهگیری و آزمون مشخصات عمومی فنرهای مارپیچی پیچشی سردپیچ را پوشش میدهد.
برای آشنایی با این گروه از محصولات میتوانید صفحه فنرهای پیچشی را مشاهده کنید.
۱۰. تست برگشتپذیری و تغییر شکل دائمی
یکی دیگر از موارد مهم در کنترل کیفیت این است که پس از برداشتن بار، فنر تا چه اندازه به شکل و طول اولیه خود بازمیگردد.
اگر فنر پس از بارگذاری دائمی تغییر شکل دهد، ممکن است دیگر نتواند عملکرد مورد انتظار را ارائه کند.
این مسئله بهخصوص در فنرهایی که در محدوده کاری نزدیک به حد مجاز خود استفاده میشوند اهمیت زیادی دارد.
۱۱. تست کیفیت مواد اولیه
کیفیت فنر از کیفیت سیم یا ماده اولیه آن آغاز میشود. اگر ماده اولیه نامناسب باشد، حتی بهترین فرآیند شکلدهی نیز نمیتواند یک فنر کاملاً مطمئن ایجاد کند.
در کنترل مواد اولیه ممکن است موارد مختلفی مانند ترکیب شیمیایی، خواص مکانیکی، قطر سیم، وضعیت سطح و سختی بررسی شود.
برای نمونه، استاندارد ASTM A228/A228M برای سیم فولادی با کیفیت Music Spring مشخصاتی را برای سیمهای فولادی کشیدهشده سرد که برای فنرهای تحت تنش بالا یا نیازمند خواص خستگی مناسب استفاده میشوند، تعیین میکند و آزمونهایی مانند کشش، پیچش و Wrap Test را نیز در مشخصات خود مطرح میکند.
برای شناخت بیشتر مواد مورد استفاده در تولید فنر میتوانید مقاله آلیاژهای مورد استفاده در ساخت فنر و مزایا و معایب هرکدام را مطالعه کنید.
۱۲. تست خوردگی و مقاومت سطحی
اگر فنر در محیط مرطوب، فضای باز یا محیطهای شیمیایی استفاده شود، مقاومت در برابر خوردگی اهمیت زیادی پیدا میکند.
در چنین شرایطی ممکن است مقاومت ماده یا پوشش سطحی در برابر خوردگی مورد بررسی قرار گیرد.
خوردگی میتواند سطح سیم را تخریب کند و در نتیجه تمرکز تنش افزایش پیدا کرده و احتمال شکست فنر بیشتر شود.
۱۳. تست پوشش و عملیات سطحی
برخی فنرها پس از تولید تحت فرآیندهای سطحی مانند آبکاری یا پوششدهی قرار میگیرند. در این موارد کیفیت پوشش نیز باید بررسی شود.
یک پوشش نامناسب ممکن است بهدرستی به سطح متصل نشود، ترک بخورد یا در شرایط کاری جدا شود.
بنابراین بسته به نوع پوشش و کاربرد، ضخامت، یکنواختی، چسبندگی و مقاومت آن میتواند مورد بررسی قرار گیرد.
۱۴. تست شاتپینینگ و اثر آن بر کیفیت فنر
شاتپینینگ یکی از فرآیندهایی است که در برخی فنرهای صنعتی برای بهبود مقاومت در برابر خستگی مورد استفاده قرار میگیرد.
در این فرآیند، سطح فنر تحت عملیات مکانیکی کنترلشده قرار میگیرد تا تنشهای فشاری سطحی ایجاد شود. این موضوع میتواند به بهبود رفتار فنر در برابر ترکهای ناشی از بارگذاری تکراری کمک کند.
البته اجرای صحیح این فرآیند اهمیت زیادی دارد و باید متناسب با جنس و کاربرد فنر انجام شود. استاندارد ISO 26910-1:2023 نیز به روشهای عمومی شاتپینینگ فنرها میپردازد.
۱۵. تست کیفیت فنرهای فشاری
در فنرهای فشاری معمولاً پارامترهایی مانند طول آزاد، قطر، تعداد دور، نیروی فنر در ارتفاع مشخص، نرخ فنر و رفتار فنر تحت فشردگی بررسی میشوند.
در صورت نیاز میتوانید نمونههای مختلف فنر فشاری را در محصولات فدک فنر مشاهده کنید.
استاندارد ISO 22705-1:2021 به روشهای اندازهگیری و آزمون مشخصات عمومی فنرهای مارپیچی فشاری سردپیچ میپردازد و آزمونهای دینامیکی را از دامنه آن خارج میکند.
۱۶. تست فنرهای فرمینگ
در فنرهای فرمینگ، علاوه بر خواص مکانیکی، شکل نهایی قطعه اهمیت زیادی دارد. کوچکترین تغییر در فرم میتواند باعث شود فنر در فضای طراحیشده بهدرستی نصب نشود.
به همین دلیل ابعاد، زوایا، محل خمها و شکل کلی فنر باید با نقشه یا نمونه موردنظر مقایسه شوند.
برای مشاهده محصولات این گروه میتوانید صفحه فنرهای فرمینگ را بررسی کنید.
۱۷. آیا یک تست برای تشخیص کیفیت فنر کافی است؟
خیر. یک تست بهتنهایی نمیتواند کیفیت تمام فنرها را مشخص کند.
برای مثال ممکن است فنر از نظر ابعادی کاملاً دقیق باشد، اما ماده اولیه آن خواص مکانیکی مناسبی نداشته باشد. یا فنر نیروی مناسبی ایجاد کند اما در تست خستگی عمر بسیار پایینی داشته باشد.
به همین دلیل برنامه کنترل کیفیت باید بر اساس نوع فنر، کاربرد، مشخصات فنی و سطح حساسیت قطعه طراحی شود.
۱۸. مراحل پیشنهادی کنترل کیفیت فنر در کارخانه
یک فرآیند کنترل کیفیت میتواند از چند مرحله اصلی تشکیل شود:
- بررسی مواد اولیه
- کنترل قطر سیم و مشخصات اولیه
- کنترل ابعاد پس از تولید
- بازرسی ظاهری
- اندازهگیری نیروی فنر
- بررسی نرخ فنر
- انجام تستهای مکانیکی موردنیاز
- تست خستگی در پروژههای حساس
- کنترل پوشش و عملیات سطحی
- ثبت نتایج و تأیید نهایی محصول
استانداردها در تست کیفیت فنر چه نقشی دارند؟
استانداردها کمک میکنند روش اندازهگیری، پارامترهای مورد بررسی و الزامات فنی به شکل مشخص و قابل مقایسه تعریف شوند.
در حوزه فنرها، کمیته ISO/TC 227 مسئول استانداردسازی در زمینه فنرهای فلزی، از جمله تلرانس محصولات، اصطلاحات، روشهای آزمون و برخی فناوریهای فرآیندی مانند عملیات حرارتی و شاتپینینگ است.
در عین حال باید توجه داشت که هر استاندارد برای همه انواع فنرها کاربرد یکسان ندارد. استاندارد مناسب باید بر اساس نوع فنر، جنس، روش تولید، کاربرد و مشخصات فنی انتخاب شود.
چطور کیفیت یک فنر را قبل از خرید بررسی کنیم؟
اگر خریدار فنر هستید و امکان انجام تمام تستهای آزمایشگاهی را ندارید، حداقل باید چند مورد را بررسی کنید:
- مطابقت ابعاد با نقشه یا سفارش
- کیفیت ظاهری و نبود ترک یا خوردگی
- جنس و مشخصات ماده اولیه
- نیروی موردنیاز در شرایط کاری
- تلرانسهای ابعادی
- شرایط سطح و پوشش
- سوابق کنترل کیفیت تولیدکننده
- در صورت حساس بودن کاربرد، گزارش تست و نتایج اندازهگیری
در سفارشهای صنعتی، ارائه نقشه فنی یا نمونه فنر نیز میتواند به تولیدکننده کمک کند تا مشخصات قطعه دقیقتر تعیین و کنترل شود.
جمعبندی؛ کیفیت فنر چگونه مشخص میشود؟
تست کیفیت فنر مجموعهای از آزمایشها و بررسیهاست که برای اطمینان از مطابقت فنر با مشخصات فنی انجام میشود. هیچ تست واحدی نمیتواند کیفیت تمام ویژگیهای یک فنر را مشخص کند.
بررسی ظاهری و ابعادی، تست قطر سیم، تست نیرو، نرخ فنر، سختی، خستگی، کشش، پیچش، برگشتپذیری، کیفیت مواد اولیه، خوردگی و پوشش سطحی، هرکدام بخشی از عملکرد فنر را ارزیابی میکنند.
در فنرهای معمولی ممکن است کنترل ابعادی و نیروی فنر کافی باشد، اما در کاربردهای حساس صنعتی، مجموعه کاملتری از آزمایشها و کنترلهای کیفی موردنیاز است.
در نهایت، کیفیت واقعی فنر زمانی مشخص میشود که قطعه بتواند در شرایط کاری واقعی، نیروی مورد انتظار را ایجاد کرده و در طول عمر طراحیشده عملکرد خود را حفظ کند.
سؤالات متداول درباره تست کیفیت فنر
مهمترین تست کیفیت فنر چیست؟
یک تست واحد را نمیتوان برای همه فنرها مهمترین دانست. بسته به کاربرد، تست نیرو، ابعاد، نرخ فنر، خستگی، سختی یا تستهای مربوط به مواد اولیه ممکن است اهمیت بیشتری داشته باشند.
تست خستگی فنر چیست؟
در تست خستگی، فنر تحت سیکلهای مکرر بارگذاری قرار میگیرد تا میزان دوام و مقاومت آن در برابر شکست یا افت عملکرد مشخص شود.
چگونه نیروی فنر را تست میکنند؟
فنر در شرایط مشخصی فشرده، کشیده یا پیچانده میشود و نیروی یا گشتاور ایجادشده با تجهیزات اندازهگیری ثبت و با مقدار موردنظر مقایسه میشود.
آیا تست ظاهری برای تشخیص کیفیت فنر کافی است؟
خیر. ممکن است فنر از نظر ظاهری سالم باشد اما از نظر نیروی فنر، سختی، ماده اولیه یا مقاومت در برابر خستگی مشکل داشته باشد.
آیا همه فنرها باید تست خستگی شوند؟
خیر. نیاز به تست خستگی به کاربرد، تعداد سیکل، سطح حساسیت قطعه و الزامات پروژه بستگی دارد. برای قطعاتی که بارگذاری تکراری و حساس دارند، این تست اهمیت بیشتری پیدا میکند.
استاندارد ISO 22705 برای چه فنرهایی است؟
سری ISO 22705 روشهای اندازهگیری و پارامترهای آزمون را برای فنرهای مارپیچی سردپیچ مشخص میکند. بخش اول مربوط به فنرهای فشاری، بخش دوم مربوط به فنرهای کششی و بخش سوم مربوط به فنرهای پیچشی است.
