فنرها از اجزای حیاتی در طراحی مکانیکی هستند و نقش کلیدی در انتقال نیرو، جذب شوک، کنترل حرکت و بازگشت انرژی دارند. در صنایع مختلف مانند خودروسازی، ماشین‌آلات صنعتی، تجهیزات پزشکی و ابزارهای دقیق، استفاده از فنرها همواره یکی از پایه‌های طراحی است. با پیشرفت تکنولوژی، دو نوع فنر در میان مهندسان و طراحان بیشترین کاربرد را دارند: فنرهای فشاری و فنرهای گازی.
اگرچه هر دو نوع وظیفه ذخیره و بازگرداندن انرژی مکانیکی را دارند، اما از نظر ساختاری، مواد، عملکرد و محدودیت‌ها تفاوت‌های قابل توجهی با یکدیگر دارند. انتخاب مناسب بین فنر فشاری و فنر گازی، نه تنها بر عملکرد دستگاه بلکه بر طول عمر تجهیزات و هزینه نگهداری تاثیر مستقیم دارد. در این مقاله، هر دو نوع فنر را از جنبه‌های مهندسی بررسی کرده و به تحلیل عملکرد، مزایا و محدودیت‌های آن‌ها می‌پردازیم تا انتخاب دقیق و کاربردی برای مهندسان و تولیدکنندگان فراهم شود.
فنر فشاری: ساختار و عملکرد
فنر فشاری، به عنوان رایج‌ترین نوع فنر، معمولا از سیم فلزی ساخته می‌شود که به شکل مارپیچ پیچیده شده است. وقتی نیرو به آن وارد می‌شود، حلقه‌های مارپیچ فشرده شده و انرژی مکانیکی ذخیره می‌شود. پس از برداشتن نیرو، فنر به حالت اولیه خود باز می‌گردد و این انرژی آزاد می‌شود.
مواد مورد استفاده در ساخت فنر فشاری معمولا فولاد فنری با کیفیت بالا است که توان تحمل تنش‌های زیاد و سیکل‌های تکراری را دارد. فنرهای فشاری در انواع مختلفی از نظر قطر سیم، تعداد حلقه‌ها و طول تولید می‌شوند و می‌توانند برای نیازهای بسیار متنوع مهندسی، از بارهای سبک تا بسیار سنگین، طراحی شوند.

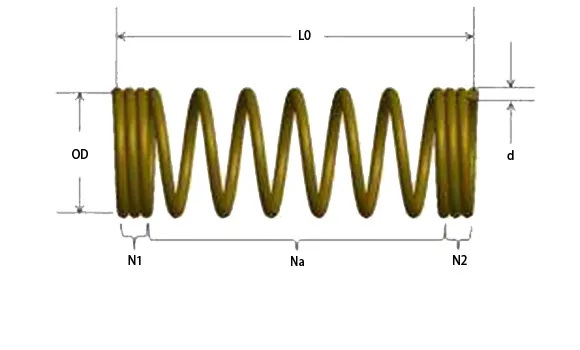

عملکرد فنر فشاری بسیار وابسته به هندسه آن است. قطر سیم، قطر داخلی و خارجی حلقه‌ها، گام مارپیچ و طول آزاد فنر تعیین‌کننده سختی و ظرفیت تحمل نیرو است. این فنرها توانایی تحمل نیروهای بالا را دارند و حرکت آن‌ها معمولا سریع و بدون دمپینگ است. به همین دلیل در ماشین‌آلات صنعتی و قالب‌سازی که نیاز به مقاومت بالا و بازگشت سریع نیرو وجود دارد، فنر فشاری بسیار مناسب است.
با این حال، فنر فشاری محدودیت‌هایی نیز دارد. حرکت آن خشک است و در کاربردهایی که نیاز به کنترل نرم حرکت وجود دارد، پاسخگو نیست. همچنین ابعاد فنر برای تولید نیروهای بزرگ می‌تواند نسبتاً زیاد باشد و فضای قابل توجهی اشغال کند.
.jpg)
فنر گازی: ساختار و عملکرد
فنر گازی یک سیستم سیلندری است که از فشار گاز نیتروژن برای ایجاد نیروی بازگشتی استفاده می‌کند. این فنر شامل یک سیلندر استیل، پیستون، شفت و آب‌بند است که با گاز فشرده پر شده و معمولا مقداری روغن برای روانکاری و دمپینگ به آن اضافه می‌شود.
وقتی پیستون به داخل سیلندر فشرده می‌شود، حجم گاز کاهش پیدا کرده و فشار افزایش می‌یابد. این فشار نیروی بازگشتی ایجاد می‌کند که باعث حرکت پیستون به حالت اولیه می‌شود. در این فرآیند، فنر گازی نیروی تقریبا یکنواختی ارائه می‌دهد و برخلاف فنر فشاری، حرکت آن نرم و کنترل‌شده است.
فنرهای گازی معمولا در کاربردهایی که حرکت نرم، دقیق و کنترل شده لازم است، استفاده می‌شوند، مانند درب خودرو، کابینت صنعتی و تجهیزات پزشکی. این فنرها می‌توانند به صورت تنظیم‌شده تولید شوند تا نیروی مشخصی را در طول مسیر پیستون ارائه کنند.
با این حال، فنر گازی حساسیت بیشتری نسبت به دما دارد و در محیط‌های گرم یا سرد شدید ممکن است نیروی بازگشتی تغییر کند. همچنین طول عمر آن معمولا کمتر از فنر فشاری است، چرا که عملکرد آب‌بندی و گاز فشرده می‌تواند تحت فشار سیکل‌های تکراری کاهش یابد.

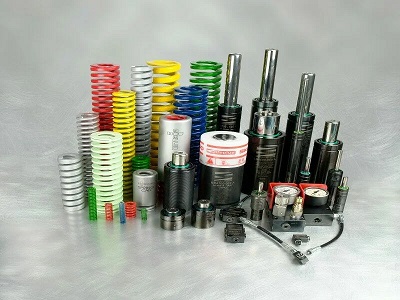

تحلیل مقایسه‌ای
از جنبه مهندسی، تفاوت اصلی فنر فشاری و فنر گازی در نحوه ذخیره انرژی و رفتار تحت نیرو است. فنر فشاری انرژی را به صورت مکانیکی ذخیره می‌کند و نیروی بازگشتی آن به طور افزایشی با فشرده شدن فنر افزایش می‌یابد، در حالی که فنر گازی انرژی را در گاز فشرده ذخیره کرده و نیروی تقریبا ثابتی ارائه می‌دهد.
در کاربردهایی که نیاز به نیروی یکنواخت و حرکت نرم دارند، فنر گازی برتر است، ولی در کاربردهای سنگین صنعتی که نیاز به تحمل نیروهای بالا، عمر طولانی و قیمت پایین دارند، فنر فشاری گزینه مناسب‌تری است.
فنر فشاری مزیت‌های اقتصادی دارد و تولید آن سریع و ساده است، در حالی که فنر گازی نیاز به آب‌بندی دقیق و مواد با کیفیت دارد و هزینه بالاتری دارد. از نظر ایمنی، فنر فشاری به دلیل ساختار ساده، خطر کمتری دارد و در صورت شکست، انرژی آزاد شده محدود است، اما فنر گازی در صورت آسیب دیدن ممکن است گاز با فشار خارج شود که باید در طراحی لحاظ شود.
مزایا و محدودیت‌ها
مزایای فنر فشاری:
-
توان تحمل نیروهای بالا
-
عمر طولانی و مقاومت در سیکل‌های مکرر
-
قیمت اقتصادی و تولید ساده
-
عملکرد پایدار در دماهای مختلف
-
محدودیت‌های فنر فشاری:
-
حرکت خشک و بدون کنترل نرم
-
ابعاد نسبتا بزرگ برای نیروهای زیاد
-
عدم امکان تنظیم نیرو بعد از تولید
.jpg)
مزایای فنر گازی:
محدودیت‌های فنر گازی:
کاربردهای صنعتی
فنر فشاری در صنایع سنگین مانند قالب‌سازی، ماشین‌آلات صنعتی، خطوط تولید و تجهیزات کشاورزی کاربرد گسترده دارد. این فنرها معمولا برای تحمل بارهای بسیار سنگین و ایجاد حرکت سریع و برگشتی طراحی می‌شوند.
فنر گازی بیشتر در سیستم‌هایی استفاده می‌شود که حرکت نرم و کنترل شده اهمیت دارد. نمونه‌های متداول شامل درب خودرو، کابینت صنعتی، تجهیزات پزشکی و ماشین‌آلاتی هستند که نیاز به دمپینگ دقیق دارند.
.jpg)
راهنمای انتخاب مهندسی
برای انتخاب نوع مناسب، مهندسان باید به چند عامل توجه کنند:
-
نیروی مورد نیاز: اگر نیرو بسیار زیاد است، فنر فشاری مناسب‌تر است.
-
کنترل حرکت: اگر حرکت نرم و یکنواخت اهمیت دارد، فنر گازی انتخاب بهتری است.
-
فضای موجود: فنر گازی فشرده‌تر و جمع‌وجورتر است.
-
شرایط محیطی: برای دماهای بالا و شرایط صنعتی سخت، فنر فشاری مقاوم‌تر است.
-
بودجه و نگهداری: فنر فشاری اقتصادی‌تر و کم‌نیاز به نگهداری است.
در نهایت، انتخاب به کاربرد و الزامات فنی بستگی دارد و هیچ فنری به صورت مطلق بهتر از دیگری نیست.
فنر فشاری و فنر گازی هر دو نقش مهمی در صنایع مختلف دارند، اما کاربرد آن‌ها کاملا وابسته به شرایط مهندسی است. فنر فشاری برای نیروی بالا، طول عمر طولانی و محیط‌های صنعتی مناسب است، در حالی که فنر گازی برای حرکت نرم، کنترل نیرو و کاربردهای ظریف و دقیق طراحی می‌شود.
انتخاب صحیح فنر بر عملکرد سیستم، طول عمر تجهیزات و هزینه نگهداری تاثیر مستقیم دارد. تحلیل دقیق شرایط کاری، نیاز به حرکت نرم یا سخت، نیرو، فضای موجود و شرایط محیطی، کلید انتخاب فنر مناسب است.
با درک کامل ویژگی‌ها و محدودیت‌های هر نوع فنر، مهندسان و تولیدکنندگان می‌توانند تصمیمی بهینه برای پروژه‌های خود بگیرند و کارایی تجهیزات را به حداکثر برسانند.
